DrivePro Body Toolbox

Benutzerhandbuch (Windows)

1. Unterstützte Modelle

Bodycams

• DrivePro Body 70
• DrivePro Body 60
• DrivePro Body 40
• DrivePro Body 30
• DrivePro Body 52
• DrivePro Body 20
• DrivePro Body 10C
• DrivePro Body 10B
• DrivePro Body 10A

2. Systemvoraus-setzungen

Software-Download

DrivePro Body Toolbox unterstützt die folgenden Betriebssysteme：

• Microsoft Windows 10 (64bit) oder neuer

3. Hardwarevoraus-setzungen

• Verbindung zum Desktop-PC oder Notebook mit dem mitgelieferten Kabel

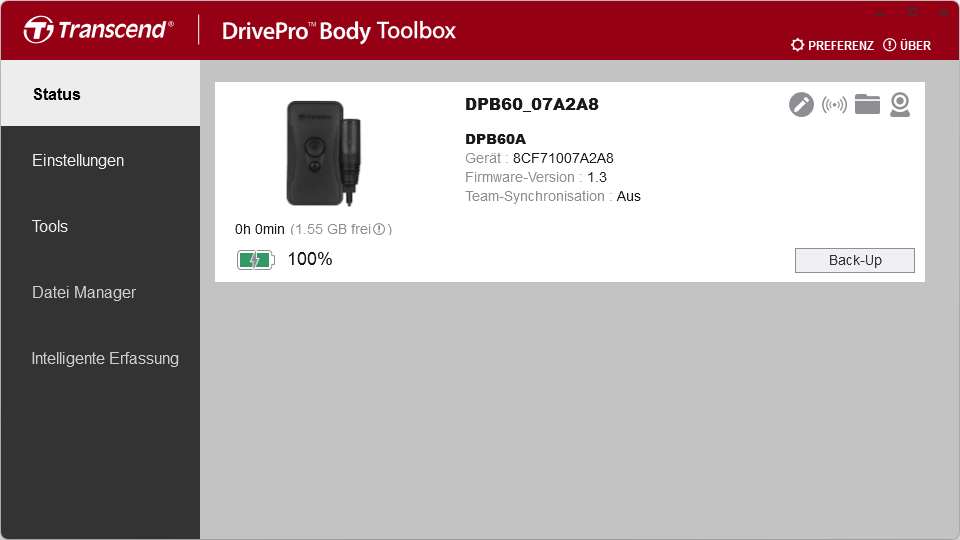

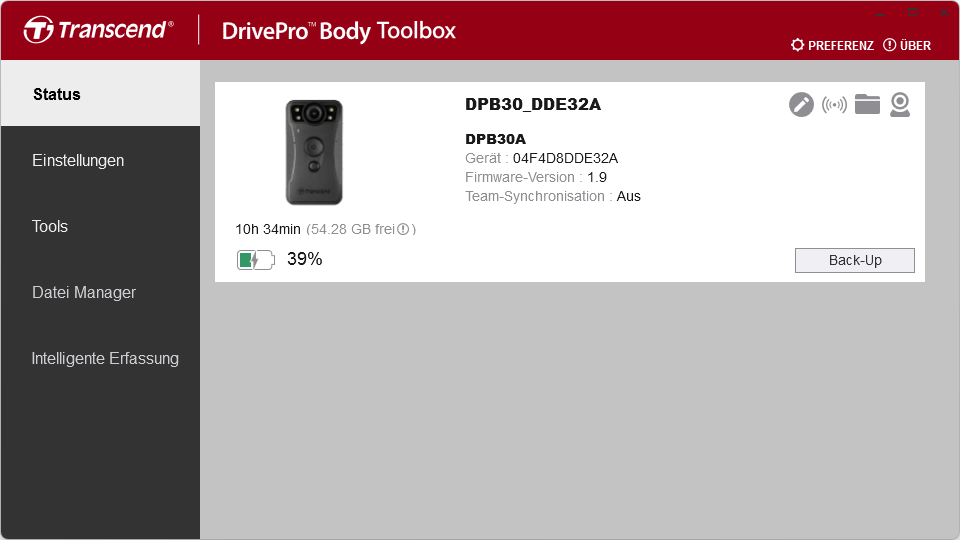

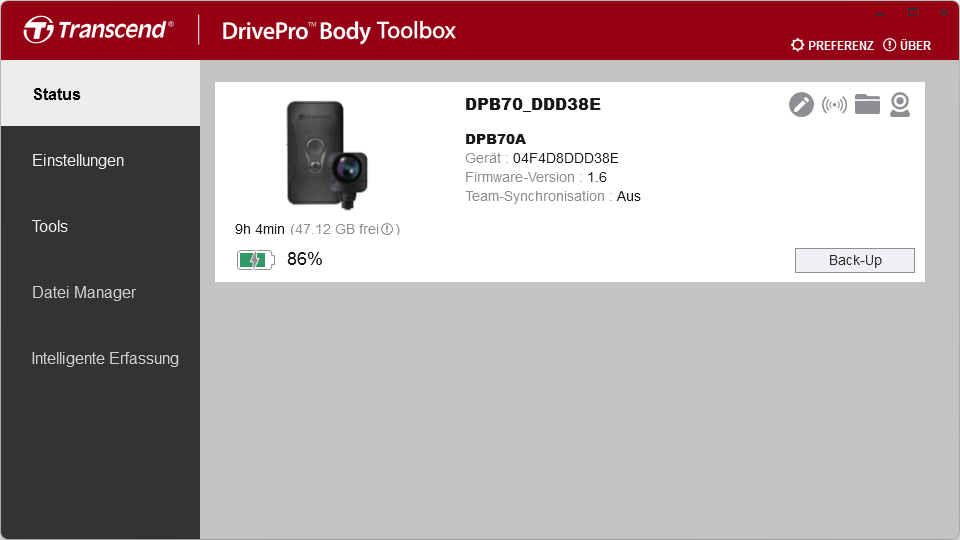

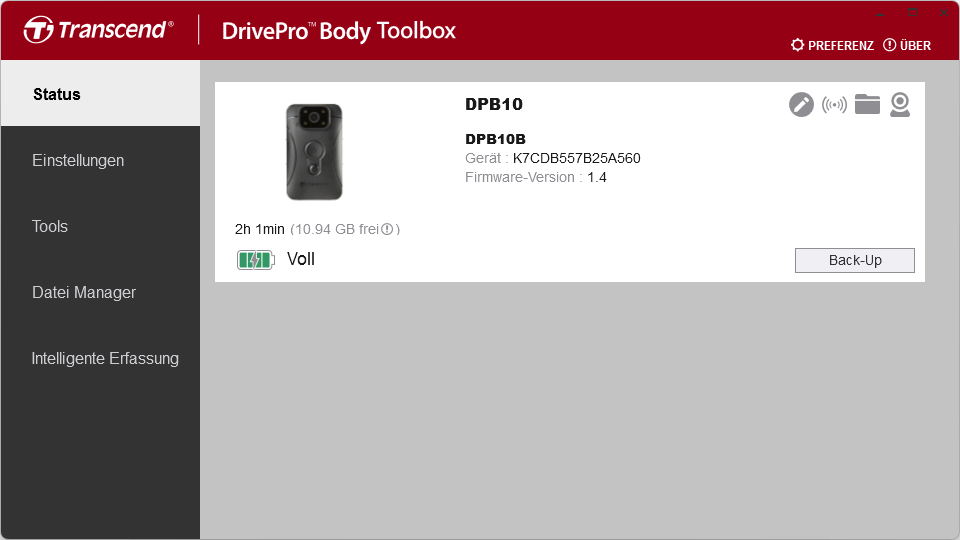

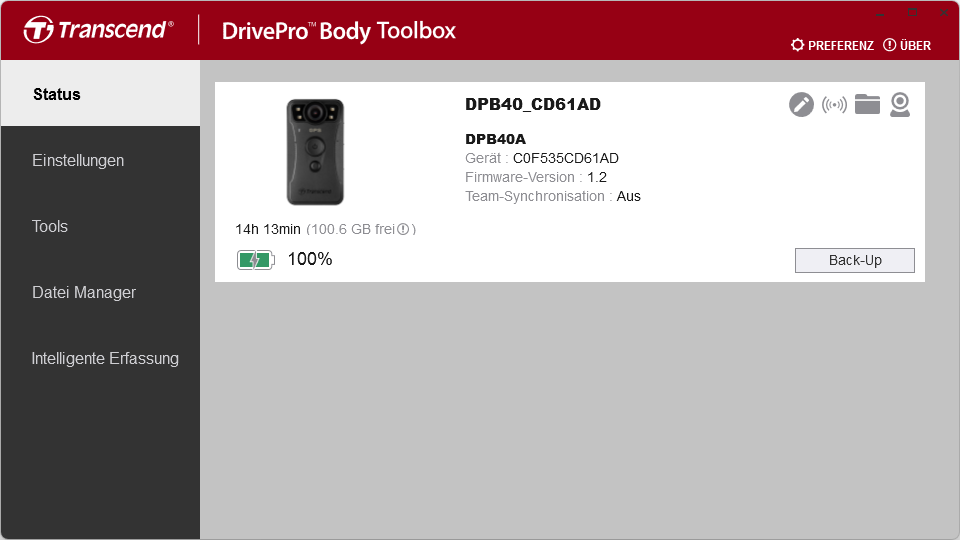

4. Status

Im Bereich Status werden die grundlegenden Informationen der DrivePro™ Body angezeigt, einschließlich Benutzerbezeichnung, Modellname, Seriennummer, Firmware-Version, Team-Synchronisationsgruppe, verbleibender Speicherplatz und Akkustand.

5. Einstellungen

Unter Einstellungen können Geräteeinstellungen, Videoeinstellungen und Video-Bezeichnungen angepasst werden.

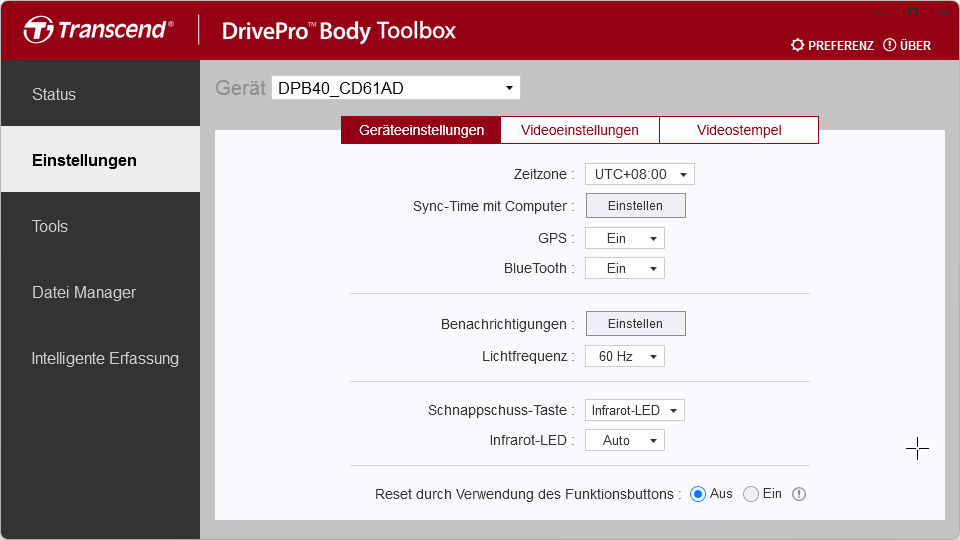

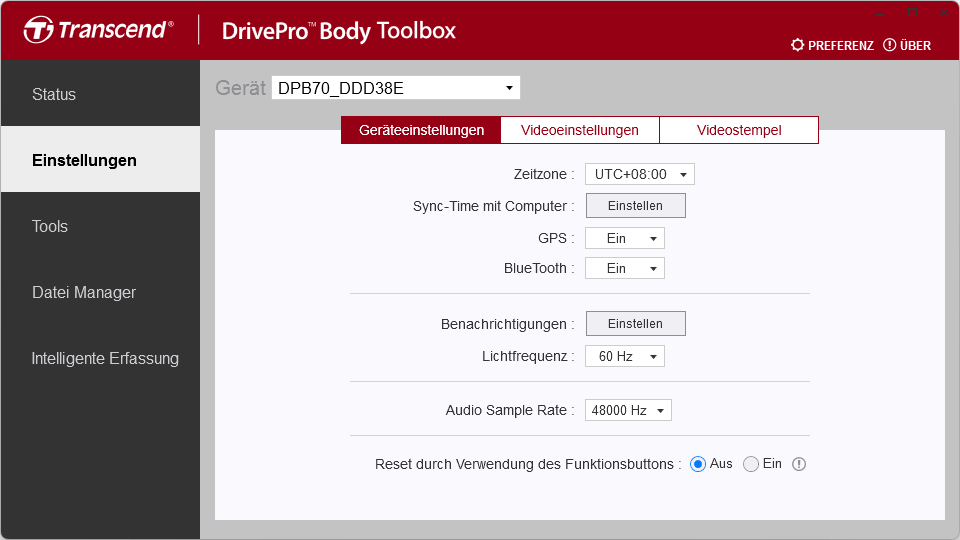

Geräteeinstellungen

DPB10 DPB30 DPB40 DPB60 DPB70

Funktion	Beschreibung / Optionen
Sync-Time mit Computer	Klicken Sie auf Einstellen, um die Zeit des Geräts mit dem Computer zu synchronisieren.
Benachrichtigungen	LED-Anzeige	LEDs während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
	Tonsignal	Tonsignal während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
Schnappschuss-Taste	Stellen Sie die Funktion der langen Betätigung der Schnappschuss-Taste ein, um die Infrarot-LEDs oder die Audioaufnahme zu aktivieren. Hinweis: Auf der Einstellungsseite wird unter "Schnappschuss-Taste" entweder "Infrarot-LED" oder "Audio-Sampling-Rate" angezeigt, je nach gewählter Funktion.
	Infrarot-LED / Audioaufnahme
Infrarot-LED	Wählen Sie, ob die Infrarot-LEDs manuell oder automatisch aktiviert werden sollen.
	Manuell / Auto (Standard)
Audio Sample Rate	Legen Sie die Audio-Sampling-Rate fest. Je höher die Frequenz, desto besser die Tonqualität.
	48000 Hz / 44100 Hz / 32000 Hz / 24000 Hz / 22050 Hz
Reset durch Verwendung des Funktionsbuttons	Um das Gerät zu formatieren und zurückzusetzen, drücken Sie die Ein/Aus-Taste und die Schnappschuss-Taste gleichzeitig für mehr als 5 Sekunden, während das Gerät eingeschaltet ist. Danach wird die Kamera ausgeschaltet.
	Aus / Ein (Standard)

Funktion	Beschreibung / Optionen
Sync-Time mit Computer	Klicken Sie auf die Schaltfläche Einstellen, um die Zeit des Geräts mit dem PC zu synchronisieren.
Bluetooth	Bluetooth ein-/ausschalten.
	Aus / Ein
Benachrichtigungen	Tarnmodus	Schalten Sie den Tarnmodus ein/aus. Wenn der Tarnmodus eingeschaltet ist, sind Leuchtanzeigen und Töne deaktiviert.
		Aus / Ein
	LED-Anzeige	LEDs während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
	Tonsignal	Tonsignal während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
	Vibration	Schalten Sie die Vibration während der Videoaufzeichnung und beim Ein- und Ausschalten des Geräts ein/aus.
		Aus / Ein
Lichtfrequenz	Wählen Sie eine geeignete Bildfrequenz, um das Flackern von Wechselstrom-Lichtern zu vermeiden.
	50 Hz / 60 Hz
Schnappschuss-Taste	Stellen Sie die Funktion der langen Betätigung der Schnappschuss-Taste ein, um die Infrarot-LEDs oder die Audioaufnahme zu aktivieren. Hinweis: Auf der Einstellungsseite wird unter "Schnappschuss-Taste" entweder "Infrarot-LED" oder "Audio-Sampling-Rate" angezeigt, je nach gewählter Funktion.
	Infrarot-LED / Audioaufnahme
Infrarot-LED	Wählen Sie, ob die Infrarot-LEDs manuell oder automatisch aktiviert werden sollen.
	Manuell / Auto (Standard)
Audio Sample Rate	Legen Sie die Audio-Sampling-Rate fest. Je höher die Frequenz, desto besser die Tonqualität.
	48000 Hz / 44100 Hz / 32000 Hz / 24000 Hz / 22050 Hz
Reset durch Verwendung des Funktionsbuttons	Um das Gerät zu formatieren und zurückzusetzen, drücken Sie die Ein/Aus-Taste und die Schnappschuss-Taste gleichzeitig für mehr als 5 Sekunden, während das Gerät eingeschaltet ist. Danach wird die Kamera ausgeschaltet.
	Aus / Ein (Standard)

Funktion	Beschreibung / Optionen
Zeltzone	Wählen Sie Ihre Zeitzone.
Sync-Time mit Computer	Klicken Sie auf die Schaltfläche Einstellen, um die Zeit des Geräts mit dem PC zu synchronisieren.
GPS	GPS ein-/ausschalten.
	Aus / Ein
Bluetooth	Bluetooth ein-/ausschalten.
	Aus / Ein
Benachrichtigungen	Tarnmodus	Schalten Sie den Tarnmodus ein/aus. Wenn der Tarnmodus eingeschaltet ist, sind Leuchtanzeigen und Töne deaktiviert.
		Aus / Ein
	LED-Anzeige	LEDs während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
	Tonsignal	Tonsignal während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
	Vibration	Schalten Sie die Vibration während der Videoaufzeichnung und beim Ein- und Ausschalten des Geräts ein/aus.
		Aus / Ein
Lichtfrequenz	Wählen Sie eine geeignete Bildfrequenz, um das Flackern von Wechselstrom-Lichtern zu vermeiden.
	50 Hz / 60 Hz
Schnappschuss-Taste	Stellen Sie die Funktion der langen Betätigung der Schnappschuss-Taste ein, um die Infrarot-LEDs oder die Audioaufnahme zu aktivieren. Hinweis: Auf der Einstellungsseite wird unter "Schnappschuss-Taste" entweder "Infrarot-LED" oder "Audio-Sampling-Rate" angezeigt, je nach gewählter Funktion.
	Infrarot-LED / Audioaufnahme
Infrarot-LED	Wählen Sie, ob die Infrarot-LEDs manuell oder automatisch aktiviert werden sollen.
	Manuell / Auto (Standard)
Audio Sample Rate	Legen Sie die Audio-Sampling-Rate fest. Je höher die Frequenz, desto besser die Tonqualität.
	48000 Hz / 44100 Hz / 32000 Hz / 24000 Hz / 22050 Hz
Reset durch Verwendung des Funktionsbuttons	Um das Gerät zu formatieren und zurückzusetzen, drücken Sie die Ein/Aus-Taste und die Schnappschuss-Taste gleichzeitig für mehr als 5 Sekunden, während das Gerät eingeschaltet ist. Danach wird die Kamera ausgeschaltet.
	Aus / Ein (Standard)

Funktion	Beschreibung / Optionen
Zeltzone	Wählen Sie Ihre Zeitzone.
Sync-Time mit Computer	Klicken Sie auf die Schaltfläche Einstellen, um die Zeit des Geräts mit dem PC zu synchronisieren.
Benachrichtigungen	Tarnmodus	Schalten Sie den Tarnmodus ein/aus. Wenn der Tarnmodus eingeschaltet ist, sind Leuchtanzeigen und Töne deaktiviert.
		Aus / Ein
	LED-Anzeige	LEDs während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
	Tonsignal	Tonsignal während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
	Vibration	Schalten Sie die Vibration während der Videoaufzeichnung und beim Ein- und Ausschalten des Geräts ein/aus.
		Aus / Ein
Lichtfrequenz	Wählen Sie eine geeignete Bildfrequenz, um das Flackern von Wechselstrom-Lichtern zu vermeiden.
	50 Hz / 60 Hz
Schnappschuss-Taste	Stellen Sie die Funktion der langen Betätigung der Schnappschuss-Taste ein, um die Infrarot-LEDs oder die Audioaufnahme zu aktivieren. Hinweis: Auf der Einstellungsseite wird unter "Schnappschuss-Taste" entweder "Infrarot-LED" oder "Audio-Sampling-Rate" angezeigt, je nach gewählter Funktion.
	Infrarot-LED / Audioaufnahme
Infrarot-LED	Wählen Sie, ob die Infrarot-LEDs manuell oder automatisch aktiviert werden sollen.
	Manuell / Auto (Standard)
Audio Sample Rate	Legen Sie die Audio-Sampling-Rate fest. Je höher die Frequenz, desto besser die Tonqualität.
	48000 Hz / 44100 Hz / 32000 Hz / 24000 Hz / 22050 Hz
Reset durch Verwendung des Funktionsbuttons	Um das Gerät zu formatieren und zurückzusetzen, drücken Sie die Ein/Aus-Taste und die Schnappschuss-Taste gleichzeitig für mehr als 5 Sekunden, während das Gerät eingeschaltet ist. Danach wird die Kamera ausgeschaltet.
	Aus / Ein (Standard)

Funktion	Beschreibung / Optionen
Sync-Time mit Computer	Klicken Sie auf die Schaltfläche Einstellen, um die Zeit des Geräts mit dem PC zu synchronisieren.
GPS	GPS ein-/ausschalten.
	Aus / Ein
Bluetooth	Bluetooth ein-/ausschalten.
	Aus / Ein
Benachrichtigungen	Tarnmodus	Schalten Sie den Tarnmodus ein/aus. Wenn der Tarnmodus eingeschaltet ist, sind Leuchtanzeigen und Töne deaktiviert.
		Aus / Ein
	LED-Anzeige	LEDs während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
	Tonsignal	Tonsignal während der Aufnahme aktivieren/deaktivieren.
		Aus / Ein
	Vibration	Schalten Sie die Vibration während der Videoaufzeichnung und beim Ein- und Ausschalten des Geräts ein/aus.
		Aus / Ein
Lichtfrequenz	Wählen Sie eine geeignete Bildfrequenz, um das Flackern von Wechselstrom-Lichtern zu vermeiden.
	50 Hz / 60 Hz
Schnappschuss-Taste	Stellen Sie die Funktion der langen Betätigung der Schnappschuss-Taste ein, um die Infrarot-LEDs oder die Audioaufnahme zu aktivieren. Hinweis: Auf der Einstellungsseite wird unter "Schnappschuss-Taste" entweder "Infrarot-LED" oder "Audio-Sampling-Rate" angezeigt, je nach gewählter Funktion.
	Infrarot-LED / Audioaufnahme
Infrarot-LED	Wählen Sie, ob die Infrarot-LEDs manuell oder automatisch aktiviert werden sollen.
	Manuell / Auto (Standard)
Audio Sample Rate	Legen Sie die Audio-Sampling-Rate fest. Je höher die Frequenz, desto besser die Tonqualität.
	48000 Hz / 44100 Hz / 32000 Hz / 24000 Hz / 22050 Hz
Reset durch Verwendung des Funktionsbuttons	Um das Gerät zu formatieren und zurückzusetzen, drücken Sie die Ein/Aus-Taste und die Schnappschuss-Taste gleichzeitig für mehr als 5 Sekunden, während das Gerät eingeschaltet ist. Danach wird die Kamera ausgeschaltet.
	Aus / Ein (Standard)

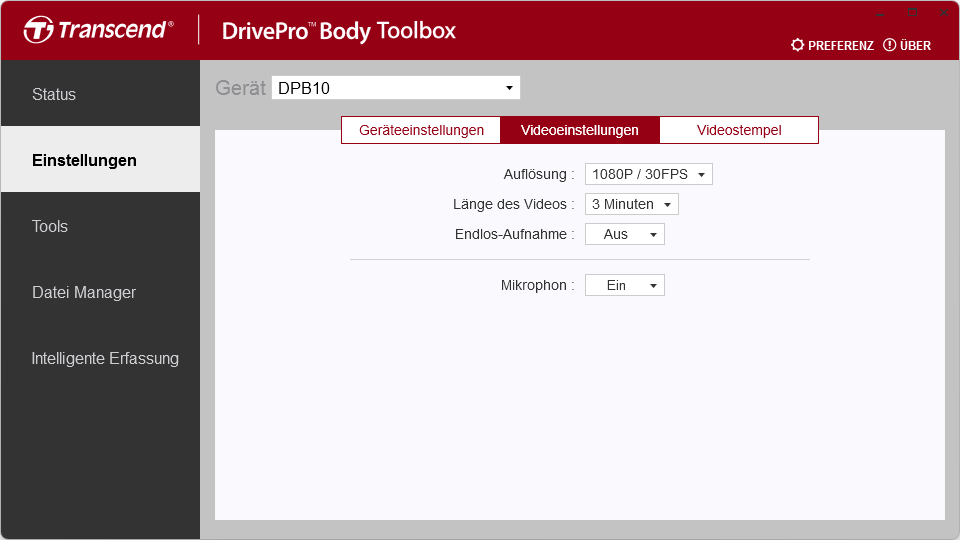

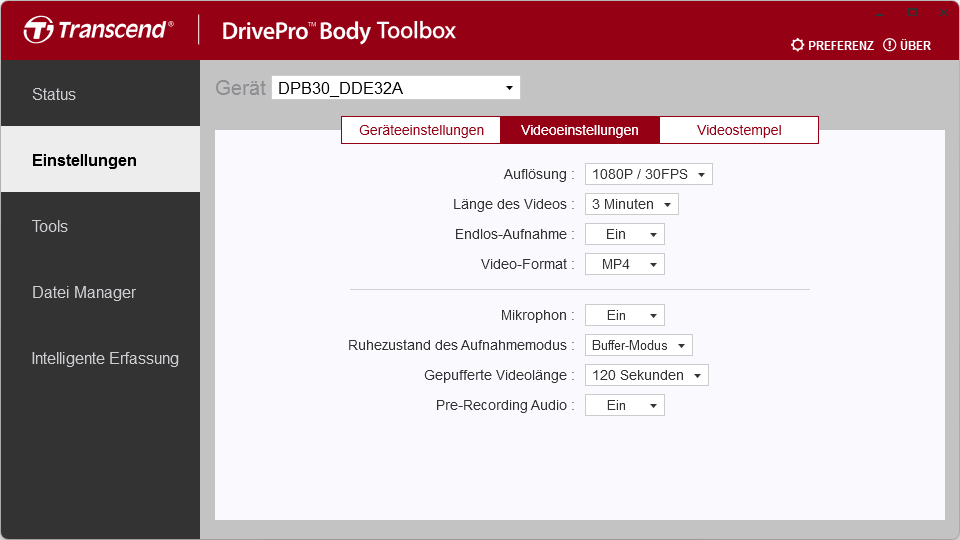

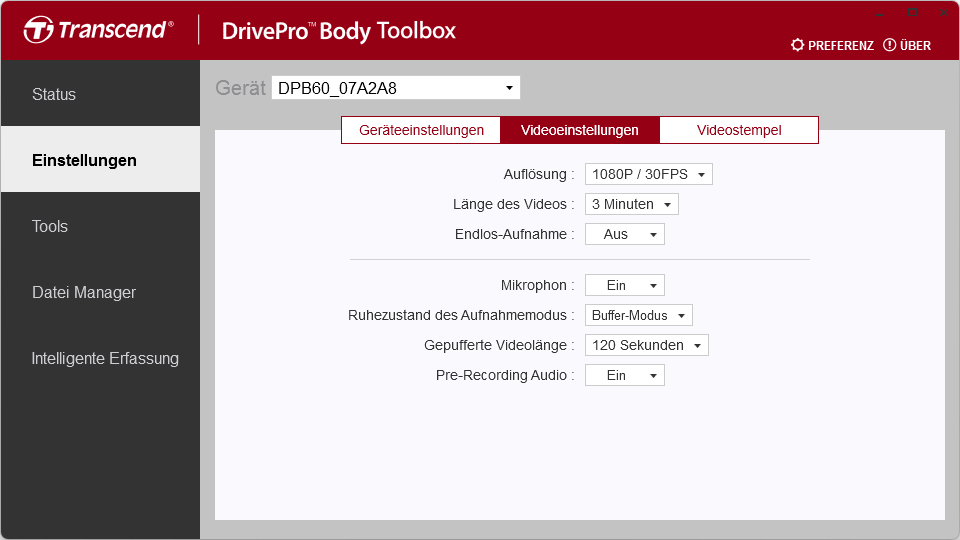

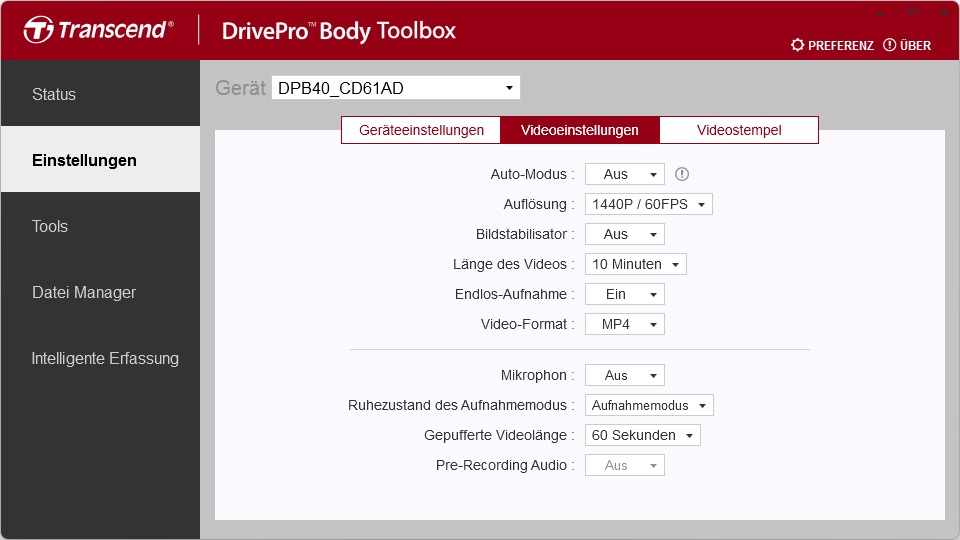

Videoeinstellungen

DPB10 DPB30 DPB40 DPB60 DPB70

Funktion	Beschreibung / Optionen
Auflösung	Stellen Sie die Qualität der Videoaufnahme ein. Hinweis: Die verfügbaren Optionen hängen vom Modell ab.
	1080P/60FPS / 1080P/30FPS / 720P/60FPS / 720P/30FPS
Länge des Videos	Legen Sie die Aufnahmelänge für jede Videodatei fest.
	3 Min / 5 Min / 10 Min
Endlos-Aufnahme	Überschreibt alte Videodateien mit neuen.
	Aus / Ein
Mikrofon	Schalten Sie das Mikrofon während der Videoaufnahme ein/aus.
	Aus / Ein

Funktion	Beschreibung / Optionen
Auflösung	Stellen Sie die Qualität der Videoaufnahme ein. Hinweis: Die verfügbaren Optionen hängen vom Modell ab.
	1440P/30FPS / 1080P/30FPS / 720P/30FPS / 480P/30FPS
Länge des Videos	Legen Sie die Aufnahmelänge für jede Videodatei fest.
	3 Min / 5 Min / 10 Min
Endlos-Aufnahme	Überschreibt alte Videodateien mit neuen.
	Aus / Ein
Videoformat	Stellen Sie das Aufnahmeformat für jede Videodatei ein.
	MOV / MP4
Mikrofon	Schalten Sie das Mikrofon während der Videoaufnahme ein/aus.
	Aus / Ein
Ruhezustand des Aufnahmemodus	Wählen Sie den Ruhezustand des Aufnahmemodus.
	Buffering-Modus / Aufzeichnungsmodus
Gepufferte Videolänge	Legen Sie die Dauer des zwischengespeicherten Videos fest, das vor dem Umschalten in den Aufzeichnungsmodus aufgezeichnet wird. Hinweis: Die Auflösungseinstellungen bestimmen die maximale Länge der im Buffering-Modus aufgezeichneten Videos.
	30 Sek. / 60 Sek. / 90 Sek. / 120 Sek.
Pre-Recording Audio	Schalten Sie das Mikrofon im Buffering-Modus ein/aus.
	Aus / Ein

Funktion	Beschreibung / Optionen
Auflösung	Stellen Sie die Qualität der Videoaufnahme ein.
	1440P/60FPS / 1440P/30FPS / 1080P/30FPS / 720P/30FPS
Bildstabilisator	Aktivieren oder deaktivieren Sie die Bildstabilisator. Hinweis: Bei aktivierter Bildstabilisator sind nur 1440P/30FPS und 1080P/30FPS verfügbar.
	Aus / Ein
Länge des Videos	Legen Sie die Aufnahmelänge für jede Videodatei fest.
	3 Min / 5 Min / 10 Min
Endlos-Aufnahme	Überschreibt alte Videodateien mit neuen.
	Aus / Ein
Videoformat	Stellen Sie das Aufnahmeformat für jede Videodatei ein.
	MOV / MP4
Mikrofon	Schalten Sie das Mikrofon während der Videoaufnahme ein/aus.
	Aus / Ein
Ruhezustand des Aufnahmemodus	Wählen Sie den Ruhezustand des Aufnahmemodus.
	Buffering-Modus / Aufzeichnungsmodus
Gepufferte Videolänge	Legen Sie die Dauer des zwischengespeicherten Videos fest, das vor dem Umschalten in den Aufzeichnungsmodus aufgezeichnet wird. Hinweis: Die Auflösungseinstellungen bestimmen die maximale Länge der im Buffering-Modus aufgezeichneten Videos.
	30 Sek. / 60 Sek. / 90 Sek. / 120 Sek.
Pre-Recording Audio	Schalten Sie das Mikrofon im Buffering-Modus ein/aus.
	Aus / Ein

Funktion	Beschreibung / Optionen
Auflösung	Stellen Sie die Qualität der Videoaufnahme ein.
	1440P/30FPS / 1080P/30FPS / 720P/30FPS / 480P/30FPS
Endlos-Aufnahme	Überschreibt alte Videodateien mit neuen.
	Aus / Ein
Länge des Videos	Legen Sie die Aufnahmelänge für jede Videodatei fest.
	3 Min / 5 Min / 10 Min
Mikrofon	Schalten Sie das Mikrofon während der Videoaufnahme ein/aus.
	Aus / Ein
Ruhezustand des Aufnahmemodus	Wählen Sie den Ruhezustand des Aufnahmemodus.
	Buffering-Modus / Aufzeichnungsmodus
Gepufferte Videolänge	Legen Sie die Dauer des zwischengespeicherten Videos fest, das vor dem Umschalten in den Aufzeichnungsmodus aufgezeichnet wird. Hinweis: Die Auflösungseinstellungen bestimmen die maximale Länge der im Buffering-Modus aufgezeichneten Videos.
	30 Sek. / 60 Sek. / 90 Sek. / 120 Sek.
Pre-Recording Audio	Schalten Sie das Mikrofon im Buffering-Modus ein/aus.
	Aus / Ein

Funktion	Beschreibung / Optionen
Auflösung	Stellen Sie die Qualität der Videoaufnahme ein.
	1440P/30FPS / 1080P/30FPS / 720P/30FPS / 480P/30FPS
Länge des Videos	Legen Sie die Aufnahmelänge für jede Videodatei fest.
	3 Min / 5 Min / 10 Min
Endlos-Aufnahme	Überschreibt alte Videodateien mit neuen.
	Aus / Ein
Videoformat	Stellen Sie das Aufnahmeformat für jede Videodatei ein.
	MOV / MP4
Mikrofon	Schalten Sie das Mikrofon während der Videoaufnahme ein/aus.
	Aus / Ein
Ruhezustand des Aufnahmemodus	Wählen Sie den Ruhezustand des Aufnahmemodus.
	Buffering-Modus / Aufzeichnungsmodus
Gepufferte Videolänge	Legen Sie die Dauer des zwischengespeicherten Videos fest, das vor dem Umschalten in den Aufzeichnungsmodus aufgezeichnet wird. Hinweis: Die Auflösungseinstellungen bestimmen die maximale Länge der im Buffering-Modus aufgezeichneten Videos.
	30 Sek. / 60 Sek. / 90 Sek. / 120 Sek.
Pre-Recording Audio	Schalten Sie das Mikrofon im Buffering-Modus ein/aus.
	Aus / Ein

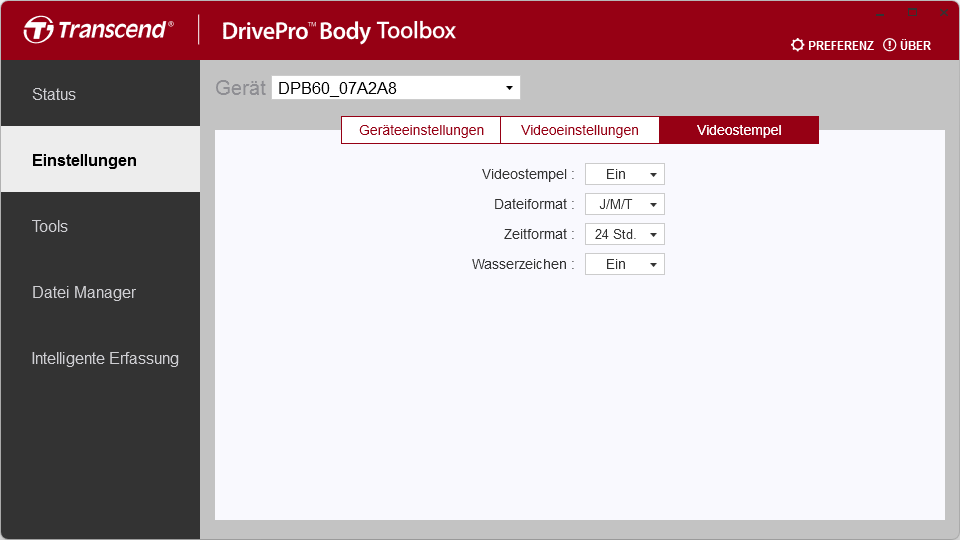

Videostempel

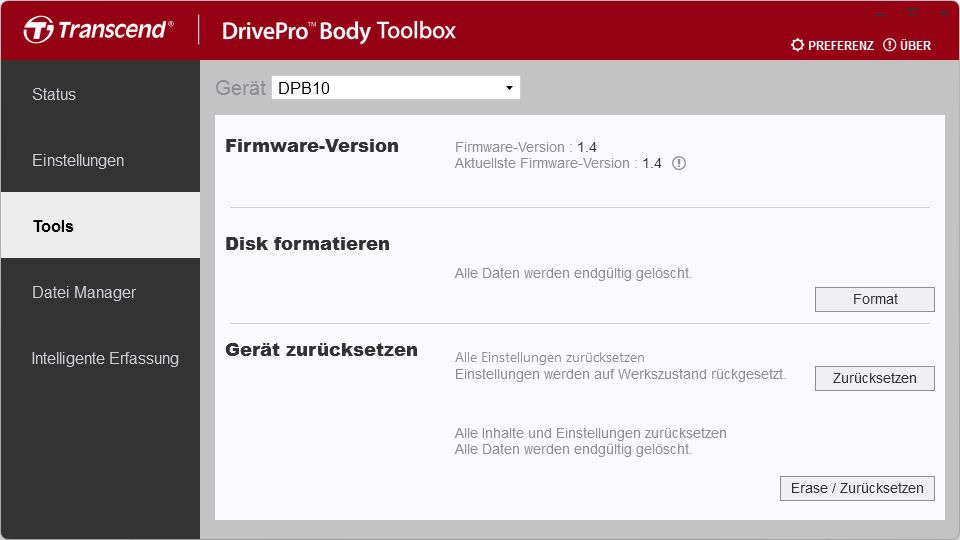

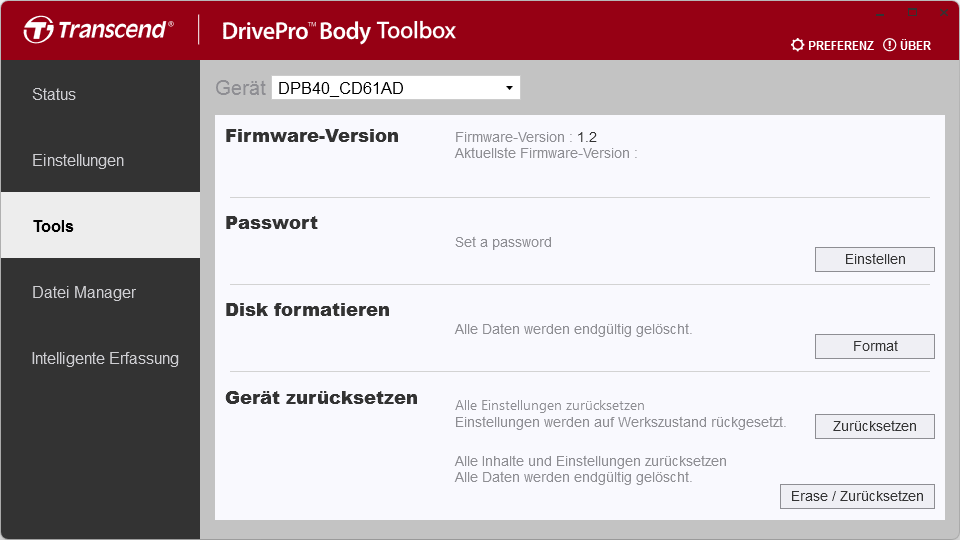

6. Tools

Auf der Seite Tools können Sie die aktuellste Firmware herunterladen, den Speicher formatieren oder die DrivePro™ Body in die Werkseinstellungen zurückstellen.

7. Dateimanager

Auf der Seite Dateimanager können Sie Ihre Videos/Fotos suchen und verwalten oder Fotos bearbeiten.

• Klicken Sie auf um das Video auf dem Bildschirm abzuspielen. Klicken Sie auf um das Video zu vergrößern und im Vollbildmodus abzuspielen. Mit einem GPS-Empfänger können die Routen zusammen mit dem aufgezeichneten Video angezeigt werden.

• Klicken Sie auf um zum Kartenbildschirm zu wechseln.

• Klicken Sie auf um den Eigentümer und die Kategorie der Datei zu bearbeiten.

• Klicken Sie auf um das Video oder Foto zu löschen.

• Klicken Sie auf um das Video oder Foto herunterzuladen.

• Klicken Sie auf um den Eigentümer und die Kategorie Ihrer Dateien hinzuzufügen, zu löschen oder zu bearbeiten.

8. Intelligente Erkennung

1. Gehen Sie im Hauptmenü auf " Intelligente Erkennung".

2. Wählen Sie eine Datei in der Dateiliste aus. Die Analyse wird automatisch gestartet, um die Gesichter in dem Video zu identifizieren und das Filmmaterial in die Seitenleiste zu extrahieren.



3. Wählen Sie ein Bildmaterial aus, um einen Schnappschuss zu machen oder in den Redaktionsmodus zu wechseln.



4. Klicken Sie auf "Schnappschuss", um einen Schnappschuss zu erstellen. Der Schnappschuss wird im selben Verzeichnis wie das ausgewählte Video gespeichert.

5. Klicken Sie auf "Bearbeitung", um in den Bearbeitungsmodus zu wechseln.

6. Im Bearbeitungsmodus können Sie bis zu 10 Aufnahmen auswählen, die Sie unkenntlich machen möchten.



7. Klicken Sie auf "Anwenden", um den Bearbeitungsprozess nach der Auswahl des Filmmaterials zu starten. Sie können wählen, ob Audiospuren entfernt werden sollen oder nicht.



8. Warten Sie, bis der Vorgang abgeschlossen ist. Das bearbeitete Video wird in demselben Verzeichnis wie das ausgewählte Video gespeichert.

9. Webcam Modus

1. Klicken Sie auf um in den Webcam-Modus zu wechseln.





2. Wechseln Sie in den Webcam-Modus.



3. Klicken Sie auf um die Testseite der Webcam aufzurufen.



4. Überprüfen Sie auf der Webcam-Testseite, ob das Live-Bild gut ist.



5. Klicken Sie auf um die Mikrofon-Testseite aufzurufen.

6. Überprüfen Sie auf der Mikrofontestseite, ob das Mikrofon den Ton normal empfängt.



7. Klicken Sie nach Abschluss des Tests unbedingt auf oder um die Testseite zu schließen.

8. Um den Webcam-Modus zu beenden, klicken Sie auf , die Anleitungsseite zum Beenden des Webcam-Modus wird angezeigt.



10. Team Sync

"Team Sync" is a function based on the Bluetooth technology, as soon as one body camera enters the recording mode from the buffering mode; all other cameras in the same group automatically enter the recording mode as well.

Please refer to the following procedure if you would like to enable the "Team sync" function.

1. Please connect your DrivePro Body to the computer and run DrivePro Body Toolbox.

2. Please click on "Edit User Label", and set "Team sync" from "Off" to " your preferred team number" based on your needs, you may select from 1 ~ 10 under Team Sync.





3. After the settings are completed, you may remove your DrivePro Body from the computer.

11. Quick wakeup

"Quick wakeup" is a more advanced function than "Team sync". Once Leader body camera enters the recording mode, all other cameras in the same group will automatically enter the recording mode from off status as well.

Please refer to the following steps if you want to enable the "Quick wakeup" function.

1. Please connect your DrivePro Body to the computer and run the DrivePro Body Toolbox.

2. Please click on "Edit User Label", select your team number, and check off "Leader" to enable the "Quick wakeup" function.





3. Once the settings are completed, you may remove DrivePro Body from the computer.

12. Bevorzugte Voreinstellungen

Klicken Sie auf am oberen Rand der Seite, um die Einstellungen der DrivePro™ Body Toolbox anzupassen. Kreuzen Sie die untenstehenden Optionen entsprechend Ihrer Präferenz an.

13. More Help

If you cannot find the answer to your problem in this manual and are having difficulty with DrivePro Body software or Transcend's Body Cameras, please visit our Tech Support website at http://de.transcend-info.com/Support/contact_form
