DrivePro Body Docking Toolbox
ユーザーマニュアル (Windows)
1. システム要件
対応システム
- Microsoft Windows 10以降の64ビットOS
ハードウェア要件
- デスクトップまたはノートPC
対応モデル
充電ドック
- TS-DPD6N
- TS-DPD6C
2. 入手方法
公式サイトからDocking Toolboxソフトウェアをダウンロードし、インストールしてください。

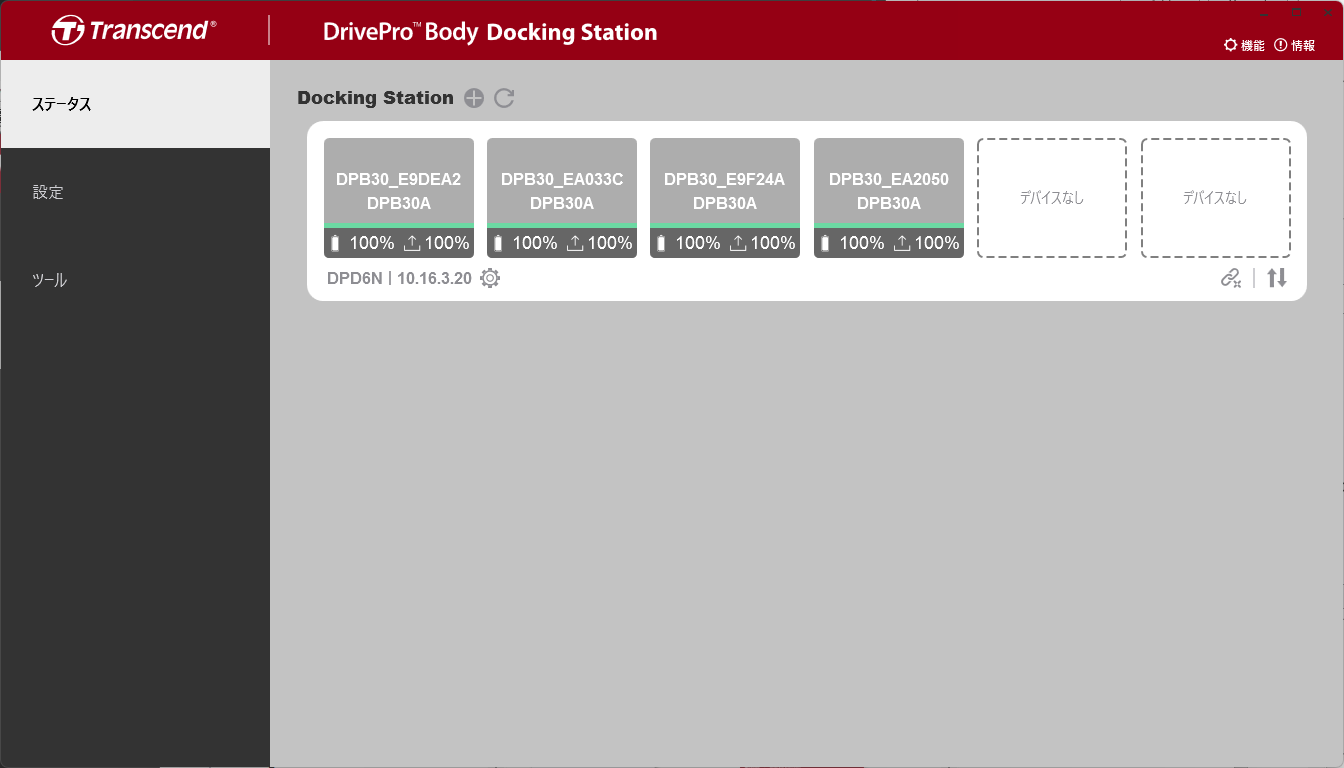

3. ステータス
ステータスページでは、充電ドックの接続情報やDrivePro Bodyの充電およびバックアップ状況を確認できます。
3-1. 充電度ドックの追加
-
充電ドックを追加するには、
をクリックします。 -

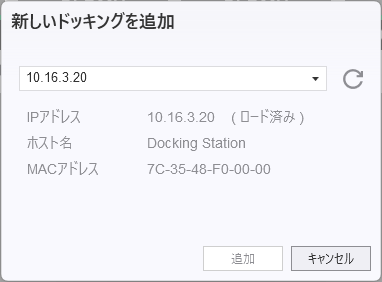

検出された充電ドックから追加するものを選択し、追加ボタンをクリックします。

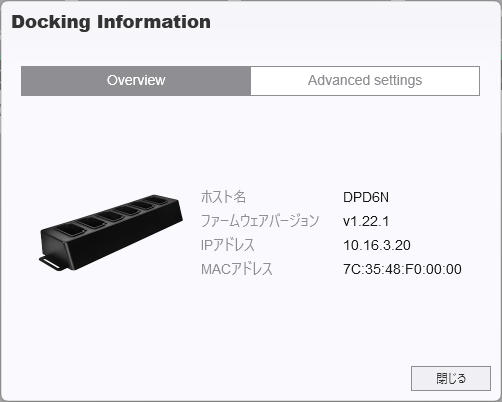

3-2. ドッキングステーション情報
をクリックすると、充電ドックの詳細情報が確認できます。
Overview
- 充電ドックのホスト名、ファームウェアバージョン、IPアドレス、MACアドレスが確認できます。
Advanced Settings
- 充電ドックのホスト名の変更、ファームウェアの更新、時刻の調整ができます。

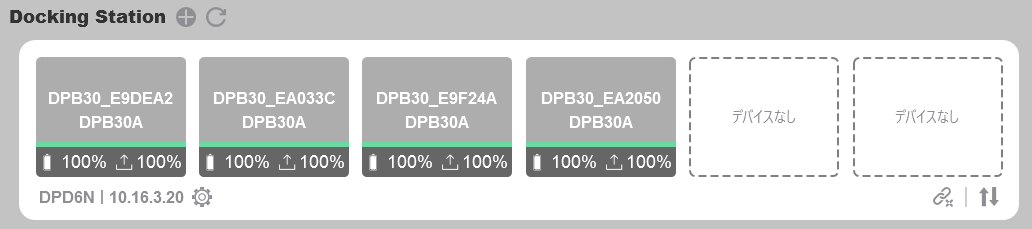

3-3. 充電ドックの接続解除とDrivePro Bodyのファームウェア更新
-
をクリックすると、充電ドックの接続を解除できます。 -
をクリックすると、充電ドックに接続されているすべてのDrivePro Bodyのファームウェアバージョンを確認し、更新できます。

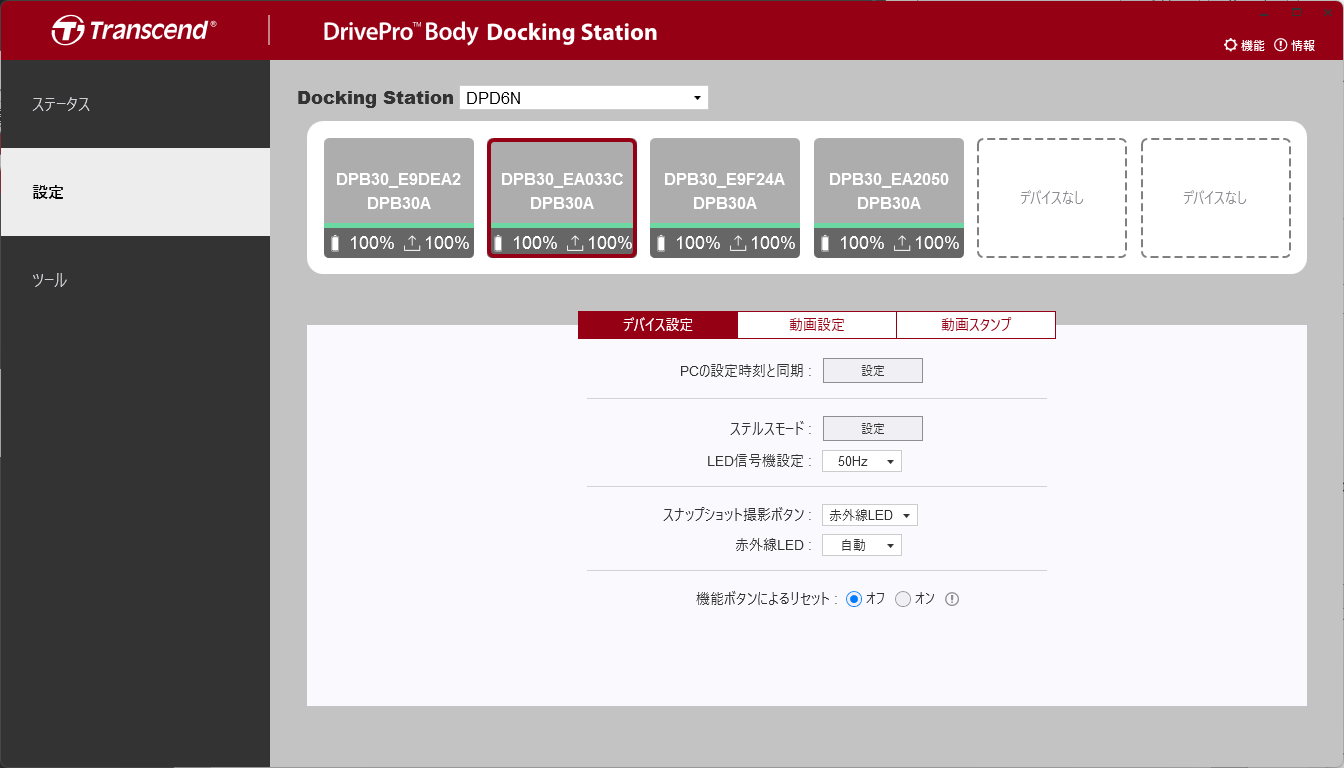

4. 設定
設定ページでは、充電ドックに接続されたDrivePro Bodyの設定、動画設定、動画スタンプを変更できます。充電ドックを選択した後、設定変更を行うDrvePro Bodyを選択します。
デバイス設定
| 機能 | 説明/オプション | |
|---|---|---|
| PCとの時刻同期 | “Set”ボタンをクリックすると、デバイスの時刻設定を接続しているPCに同期します。 | |
| Bluetooth | Bluetoothの動作/非動作を設定します。 | |
| OFF / ON | ||
| デバイ スインジケータ |
ステルスモード | ステルスモードのオン/オフを設定します。 ステルスモードがオンの時はLEDランプ、ブザー、バイブレータは動作しません。 |
| ON / OFF | LED表示 | 動作中のLEDランプの動作/非動作を設定します。 |
| ON / OFF | ブザー | 動作中のブザーの動作/非動作を設定します。 |
| ON / OFF | バイブレーション | 動作中のバイブレータの動作/非動作を設定します。 |
| ON / OFF | ||
| LED信号機設定 | 信号の点滅を軽減するための適度な周波数を設定します。 | |
| 50 Hz / 60 Hz | ||
|
スナップショット ボタン |
スナップショットボタン
を長押しした場合に利用する機能を設定します。
|
|
| 赤外線LED / 録音 | ||
| 赤外線LED | 赤外線LEDの作動方法を設定します。 | |
| 手動 / 自動(デフォルト) | ||
|
ボタン操作による リセット |
電源オンの状態で、電源ボタン
とスナップショットボタン
を同時に5秒間長押しすることで、デバイスの設定をリセットし、フォーマットを行います。完了後に電源をオフにします。 (デフォルトでは無効に設定されています。)
|
|
| 機能 | 説明/オプション | |
|---|---|---|
| タイムゾーン | タイムゾーンを選択してください。 | |
| PCとの時刻同期 | “Set”ボタンをクリックすると、デバイスの時刻設定を接続しているPCに同期します。 | |
| GPS | GPSの動作/非動作を設定します。 | |
| OFF / ON | ||
| Bluetooth | Bluetoothの動作/非動作を設定します。 | |
| OFF / ON | ||
|
デバイ スインジケータ |
ステルスモード | ステルスモードのオン/オフを設定します。 ステルスモードがオンの時はLEDランプ、ブザー、バイブレータは動作しません。 |
| ON / OFF | LED表示 | 動作中のLEDランプの動作/非動作を設定します。 |
| ON / OFF | ブザー | 動作中のブザーの動作/非動作を設定します。 |
| ON / OFF | バイブレーション | 動作中のバイブレータの動作/非動作を設定します。 |
| ON / OFF | ||
| LED信号機設定 | 信号の点滅を軽減するための適度な周波数を設定します。 | |
| 50 Hz / 60 Hz | ||
|
スナップショット ボタン |
スナップショットボタン
を長押しした場合に利用する機能を設定します。
|
|
| 赤外線LED / 録音 | ||
| 赤外線LED | 赤外線LEDの作動方法を設定します。 | |
| 手動 / 自動(デフォルト) | ||
|
ボタン操作による リセット |
電源オンの状態で、電源ボタン とスナップショットボタン
を同時に5秒間長押しすることで、デバイスの設定をリセットし、フォーマットを行います。完了後に電源をオフにします。 (デフォルトでは無効に設定されています。) |
|
| 機能 | 説明/オプション | |
|---|---|---|
| タイムゾーン | タイムゾーンを選択してください。 | |
| PCとの時刻同期 | “Set”ボタンをクリックすると、デバイスの時刻設定を接続しているPCに同期します。 | |
|
デバイ スインジケータ |
ステルスモード | ステルスモードのオン/オフを設定します。 ステルスモードがオンの時はLEDランプ、ブザー、バイブレータは動作しません。 |
| ON / OFF | LED表示 | 動作中のLEDランプの動作/非動作を設定します。 |
| ON / OFF | ブザー | 動作中のブザーの動作/非動作を設定します。 |
| ON / OFF | バイブレーション | 動作中のバイブレータの動作/非動作を設定します。 |
| ON / OFF | ||
| LED信号機設定 | 信号の点滅を軽減するための適度な周波数を設定します。 | |
| 50 Hz / 60 Hz | ||
|
オーディオ サンプルレート |
サンプルレートを設定します。 周波数が高いほど、高音質になります。 |
|
| 48000 Hz / 44100 Hz / 32000 Hz / 24000 Hz / 22050 Hz | ||
|
ボタン操作による リセット |
電源オンの状態で、電源ボタン とスナップショットボタン
を同時に5秒間長押しすることで、デバイスの設定をリセットし、フォーマットを行います。完了後に電源をオフにします。 (デフォルトでは無効に設定されています。) |
|
| 機能 | 説明/オプション | |
|---|---|---|
| タイムゾーン | タイムゾーンを選択してください。 | |
| PCとの時刻同期 | “Set”ボタンをクリックすると、デバイスの時刻設定を接続しているPCに同期します。 | |
| GPS | GPSの動作/非動作を設定します。 | |
| OFF / ON | ||
| Bluetooth | Bluetoothの動作/非動作を設定します。 | |
| OFF / ON | ||
|
デバイ スインジケータ |
ステルスモード | ステルスモードのオン/オフを設定します。 ステルスモードがオンの時はLEDランプ、ブザー、バイブレータは動作しません。 |
| ON / OFF | LED表示 | 動作中のLEDランプの動作/非動作を設定します。 |
| ON / OFF | ブザー | 動作中のブザーの動作/非動作を設定します。 |
| ON / OFF | バイブレーション | 動作中のバイブレータの動作/非動作を設定します。 |
| ON / OFF | ||
| LED信号機設定 | 信号の点滅を軽減するための適度な周波数を設定します。 | |
| 50 Hz / 60 Hz | ||
|
オーディオ サンプルレート |
サンプルレートを設定します。 周波数が高いほど、高音質になります。 |
|
| 48000 Hz / 44100 Hz / 32000 Hz / 24000 Hz / 22050 Hz | ||
|
ボタン操作による リセット |
電源オンの状態で、電源ボタンとスナップショット撮影ボタンを同時に5秒間長押しすることで、デバイスの設定をリセットし、フォーマットを行います。完了後に電源をオフにします。 (デフォルトでは無効に設定されています。) | |
動画設定
| 機能 | 説明/オプション |
|---|---|
| 解像度 | 録画映像の画質を設定します。 |
| 1440P/30FPS / 1080P/60FPS / 1080P/30FPS / 720P/30FPS / 480P/30FPS | |
| 録画フォーマット | 録画ファイルのフォーマットを設定します。 |
| MOV / MP4 | |
| ループ録画 | 古いファイルを削除して新しいファイルを書き込みます。 |
| ON / OFF (デフォルト) | |
| 録画時間 | 録画ファイルの録画時間の設定をします。 |
| 3分 / 5分 / 10分 | |
| マイク | 録画中のマイクの動作を設定します。 |
| ON / OFF | |
|
デフォルトの 録画モード |
デフォルトの録画モードを設定します。 |
| バッファリングモード / 録画モード | |
|
バッファリング 録画の時間 |
バッファリング映像として記録される録画の長さを設定します。
注記: バッファリング録画の最大時間は解像度の設定によって異なります。
|
| 30秒 / 60秒 / 90秒 / 120秒 | |
| バッファリング録音 | バッファリング中のマイクの動作を設定します。 |
| ON / OFF |
| 機能 | 説明/オプション |
|---|---|
| 解像度 | 録画映像の画質を設定します。 |
| 1440P/60FPS / 1440P/30FPS / 1080P/30FPS / 720P/30FPS | |
| ブレ補正 |
ブレ補正を有効または無効にします。
注記: ブレ補正が有効になっている場合、使用可能な解像度オプションは 1440P/30FPS と 1080P/30FPS です。
|
| OFF / ON | |
| 録画フォーマット | 録画ファイルのフォーマットを設定します。 |
| MOV / MP4 | |
| ループ録画 | 古いファイルを削除して新しいファイルを書き込みます。 |
| OFF (デフォルト) / ON | |
| 録画時間 | 録画ファイルの録画時間の設定をします。 |
| 3分 / 5分 / 10分 | |
| マイク | 録画中のマイクの動作を設定します。 |
| OFF / ON | |
|
デフォルトの 録画モード |
デフォルトの録画モードを設定します。 |
| バッファリングモード / 録画モード | |
|
バッファリング 録画の時間 |
バッファリング映像として記録される録画の長さを設定します。
注記:• バッファリング録画の最大時間は解像度の設定によって異なります。 • 解像度が 1440P/60FPS または 1440P/30FPS に設定されている場合、バッファリングされたビデオの長さで使用できるオプションは 30秒 と 60秒 です。 |
| 30秒 / 60秒 / 90秒 / 120秒 | |
| バッファリング録音 | バッファリング中のマイクの動作を設定します。 |
| OFF / ON |
| 機能 | 説明/オプション |
|---|---|
| 解像度 | 録画映像の画質を設定します。 |
| 1080P/30FPS / 720P/30FPS / 480P/30FPS | |
| ループ録画 | 古いファイルを削除して新しいファイルを書き込みます。 |
| OFF (デフォルト) / ON | |
| 録画時間 | 録画ファイルの録画時間の設定をします。 |
| 3分 / 5分 / 10分 | |
| マイク | 録画中のマイクの動作を設定します。 |
| OFF / ON | |
| デフォルトの録画モード | デフォルトの録画モードを設定します。 |
| バッファリングモード(デフォルト) / 録画モード | |
| バッファリング録画の時間 |
録画モードに切り替える前にバッファリング映像として記録される録画の長さを設定します。
注記: 解像度の設定によって、選択できるバッファリング録画の時間は異なります。
|
| 30秒 / 60秒 / 90秒 / 120秒(デフォルト) | |
| バッファリング録音 | バッファリング中のマイクの動作を設定します。 |
| OFF / ON |
| 機能 | 説明/オプション |
|---|---|
| 解像度 | 録画映像の画質を設定します。 |
| 1440P/30FPS / 1080P/30FPS / 720P/30FPS / 480P/30FPS | |
| 録画フォーマット | 録画ファイルのフォーマットを設定します。 |
| MOV / MP4 | |
| ループ録画 | 古いファイルを削除して新しいファイルを書き込みます。 |
| ON / OFF | |
| 録画時間 | 録画ファイルの録画時間の設定をします。 |
| 3分 / 5分 / 10分 | |
| マイク | 録画中のマイクの動作を設定します。 |
| ON / OFF | |
| デフォルトの録画モード | デフォルトの録画モードを設定します。 |
| バッファリングモード / 録画モード | |
| バッファリング録画の時間 | 録画モードに切り替える前にバッファリング映像として記録される録画の長さを設定します。 |
| 30秒 / 60秒 / 90秒 / 120秒 | |
| バッファリング録音 | バッファリング中のマイクの動作を設定します。 |
| ON / OFF |
動画スタンプ
| 機能 | 説明/オプション |
|---|---|
| 動画スタンプ | 録画時間等を録画ファイルに表示します。 |
| ON / OFF | 日付フォーマット | 日付の表示形式を設定します。 |
| Y/M/D / M/D/Y / D/M/Y | 時刻フォーマット | 時刻の表示形式を設定します。 |
| 24HR / AM/PM | ウォーターマーク | トランセンドロゴのウォーターマークをスナップショットや録画ファイルに表示します。 |
| ON / OFF |
5. ツール
ファームウェアを最新バージョンに更新したり、DrivePro Bodyのフォーマットやリセットができます。
Note
- フォーマットやリセットを行うと保存されているデータは消去されます。
-
ファームウェアバージョン：最新のバージョンにファームウェアを更新します。
-
パスワード：DrivePro Bodyにパスワードを設定します。パスワードを設定すると、そのDrivePro Bodyはロックされ、パスワードを入力してロックを解除しないと操作することができません。
-
ディスクのフォーマット：DrivePro Bodyをフォーマットします。
-
デバイスのリセット：設定の初期化または設定の初期化と保存データの消去を行います。
6. トラブルシューティング
このマニュアルに情報がなく、DrivePro Bodyや関連するソフトウェアについてのご質問がある場合は、オンライン問い合わせフォームよりお問い合わせください。 https://jp.transcend-info.com/Support/contact_form
